Headshell / Ethernet cable connection

If the standard 1.8m serial cable is not long enough for the customers setup we do have another option.

1 x DB9-Male – rj45 headshell , 1 x DB9-Female – rj45 headshell ,  1 x ethernet cable (tested on 2m and 10m)

TP100 serial headshells

DB9 Female                      DB9 Male

     1 --------- grey ------------   1

     2 --------- orange --------    2

     3 --------- red -------------   3

     4 --------- yellow ---------   4

     5 --------- brown ---------   5

     6 --------- green ---------    6

     7 --------- blue ----------     7

     8 --------- black---------      8

     9        no connection        9

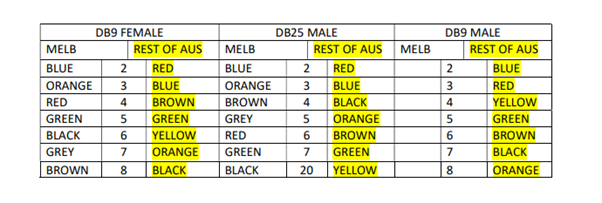

S80 / M300 / LK / CAS PD-II  headshells

DB9 Female                      DB9 Male                    DB25 male (LK printers)

     1 --------- grey ------------   1

     2 --------- orange --------    3                                    2

     3 --------- red -------------   2                                    3

     4 --------- yellow ---------   6                                    6

     5 --------- brown ---------   5                                    7

     6 --------- green ---------    4                                   20

     7 --------- blue ----------     8                                    5

     8 --------- black---------     7                                     4

     9        no connection       9

Standard Serial Cables.

TP100 is a straight through serial cable.

Gravity is a cross-over / null modem serial cable.

                            M300 / S80                                                            TP100

TP100:   DB9 F to DB9 M (Blue DB9 connector)

Gravity M300 / S80.    DB9 F to DB9 M (Black DB9 connector):
